アナログ VUメーター 駆動基板 完成品

アナログ VUメーター 駆動基板 完成品

販売価格: 3,500円(税込)

在庫数 21セット
数量:

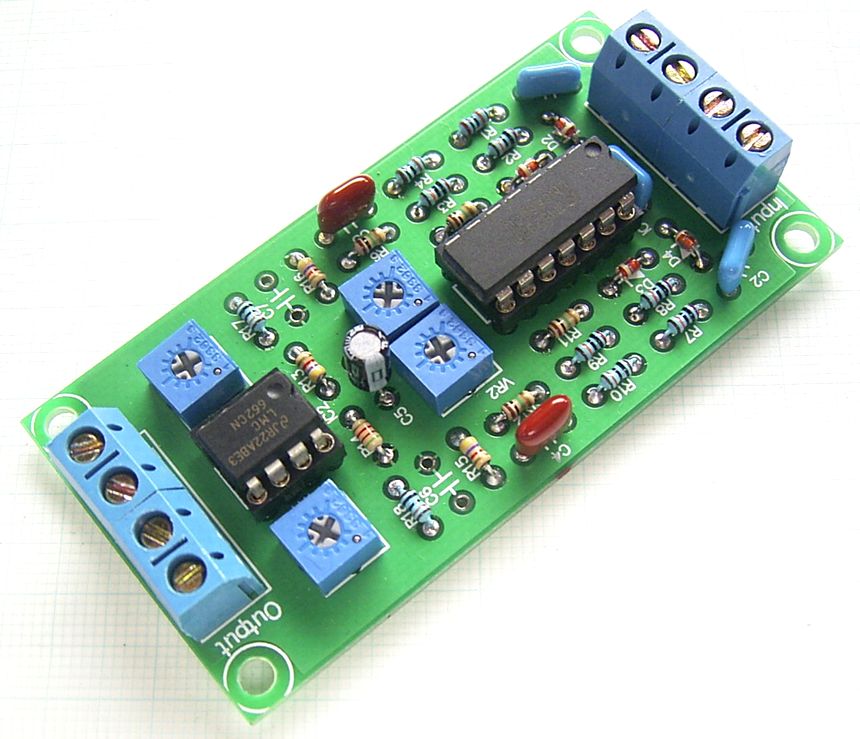

アナログ VUメーター 駆動回路キットver2」の完成品になります。動作チェック済ですので、すぐに使えますがVUメーターの調整は必要です。

調整方法などはこちらのサイトをご覧ください。

電源は、直流7〜15V単電源で動作し、特に安定化する必要はありません。
消費電流はVUメーターを含めても10mA以下となっています。

VUメーターは、500uAフルスケールを想定して設計されていますが、
動作範囲はが広いので、ほとんどのメーターで使用可能です。

このキットには、制作マニュアルなどは付きませんが、
製作に必要な事が書かれているサイトを作りましたので、こちらのサイトをご覧ください。

基板サイズは 37.5 × 73.5mmで、ネジ穴は31.5 × 67.5mmの位置にあり、直径3mmのネジが使えます。

アンティークなデザインのVUメーターも販売していますので、御一緒に御購入されませんか。
販売ページはこちらを御覧ください。
