パワーアンプ用 ±50V以下 電源基板キット 50V 2700uF × 6本

販売価格: 2,200円(税込)

[在庫なし]

商品詳細

■別に販売している「パワーアンプ用 ±50V以下 電源基板キット 50V 3300uF × 6本」の、
ちょっとだけ小型版です。

もちろんLM3886やTDA7293、TDA7294などのSEPP方式のアンプにも最適になっています。

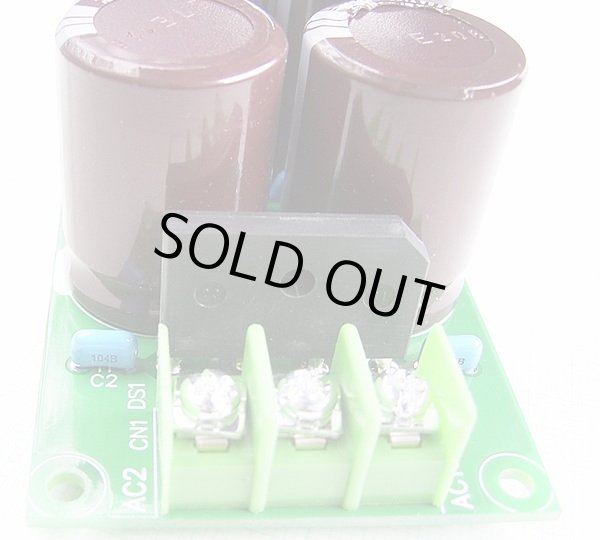

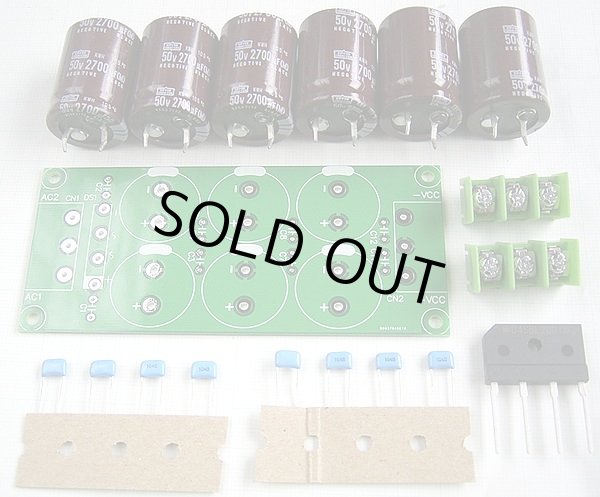

・整流用ブリッジには、新電元のファースト・リカバリー ダイオード・ブリッジ「D4SBL20U」(200V 4A)を使い、

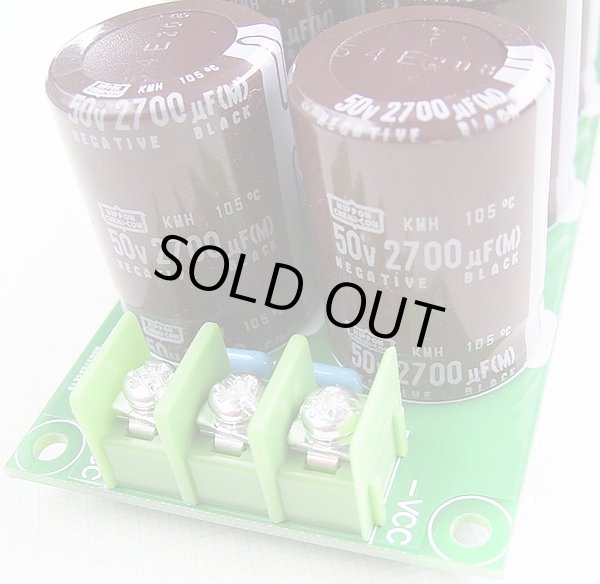

・電解コンデンサーには、ニチコン KMHシリーズ 50V 2700μFを6個
・積層フィルムコンデンサーに、ニッセイ電機の MMT 0.1uF50Vを8個使用しています。

回路図はこちらをご覧ください。

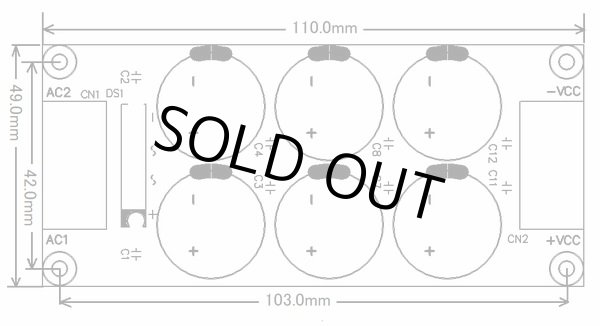

基板の大きさは、49 × 110mmで、42 × 103mmの位置に ネジ穴があり、3mmのネジが使えます。

部品実装時の高さは、基板上30mmです。

オススメの電源トランスは、RSコンポーネントの「671-9148」で、僕も使っています。

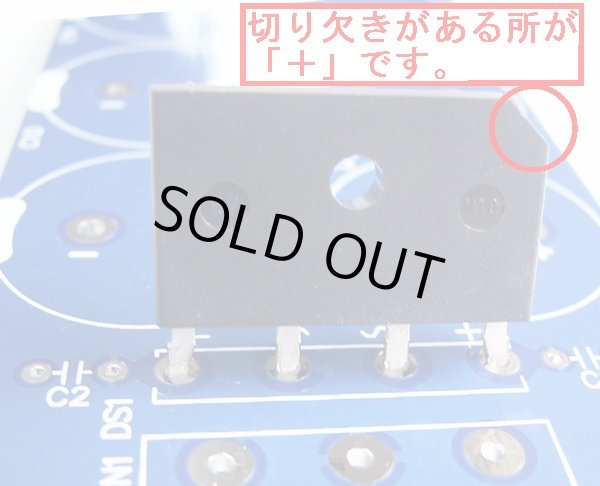

※電解コンデンサーとブリッジダイオードには方向性があります。製作するときは写真を参考にしてください。
