INA169 高精度 ハイサイド電流モニター基板 1A/1V

販売価格: 980円(税込)

[在庫なし]

商品詳細

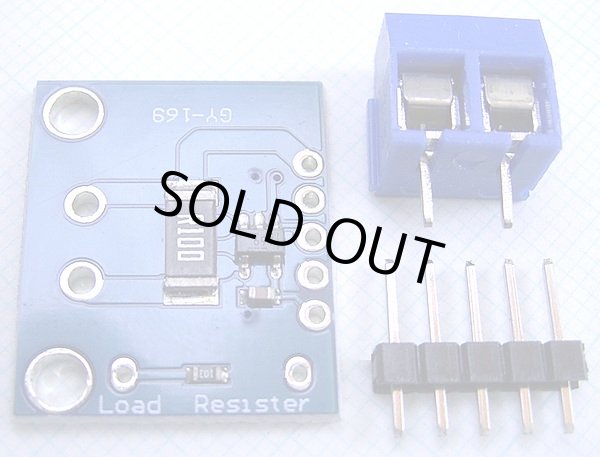

■TI製の 高精度 ハイサイド電流モニターIC INA169を使った、
電流 → 電圧変換基板です。

この基板は、正電源ラインに 0.1Ωのシャント抵抗を接続し、
そのシャント抵抗に流れる電流に比例した、グランド基準の電圧を発生させるもので、1Aの電流が流れると、1Vの出力が出るように設計されています。

基板の回路電圧と、測定電流部の電圧は独立していますので
例えば、電圧60Vの電流を、3V電源のマイコンで測定する事ができます。

■仕様
電流部 電圧(シャント抵抗部) : 2.7V から 60V
回路電圧 : 2.7V から 60V
回路電流 : 60μA
変換精度 : 約1%
基板サイズ : 19.5mm × 22.5mm
出力抵抗 : 10kΩ

電流入力用 2P端子台 と 5pinヘッダピンが付属します。

INA169のデーターシートは こちら をご覧ください。
