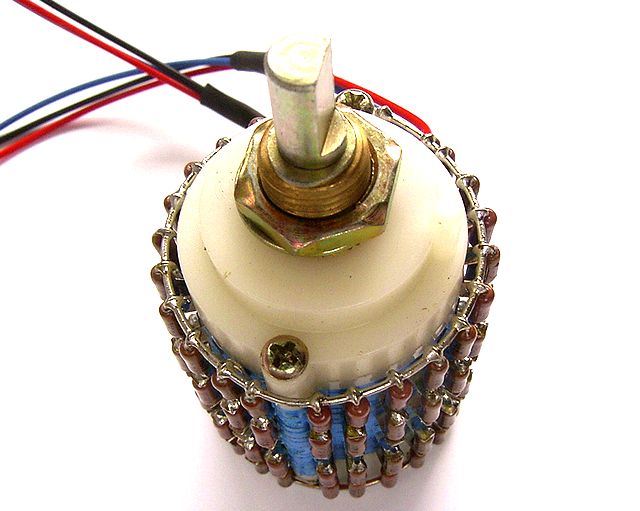

Dale抵抗 250kΩ2連24ポイントラダー・アッテネーター Dale抵抗 250kΩ2連24ポイントラダー・アッテネーター 販売価格: 9,000円(税込) 在庫わずか 数量: 1 お問い合わせ ■RN55金属皮膜1/8W 1%のDale抵抗を使った、 24分割ラダー・アッテネーター2連(ステレオ)です。 どのポイントでも入力が ほぼ250kΩ一定になるように設計していて、 各ポイント間で 約-3dB変化します。 詳しくはこちらの回路図を参照してください。(片チャンネルの回路図です) ※定数は若干変わることもございます。 ■全長約68mm、外径約38mm シャフト径 φ6.0 取り付け穴は直径9mm 回り止め(へそ)位置は軸中心から11.5mmで、その直径は3.2mmとなっています。 配線図を書きましたので、参考にして下さい。
