DS1302Z リアルタイムクロック(RTC) モジュール 電池ソケット付き

DS1302Z リアルタイムクロック(RTC) モジュール 電池ソケット付き

販売価格: 800円(税込)

在庫なし
マキシム社の RTC様ICを使ったリアルタイム・クロックモジュールです。

32.768kHzの水晶、ボタン電池用CR1220ソケットも実装されたモジュールで、
マイコンとのインターフェースは 3線のクロック同期で制御できます。

バッテリーバックアップ用電池は CR1220の3Vを使用してください。
PCBサイズ 29mm x 17mm

データーシートはこちらを御覧ください。

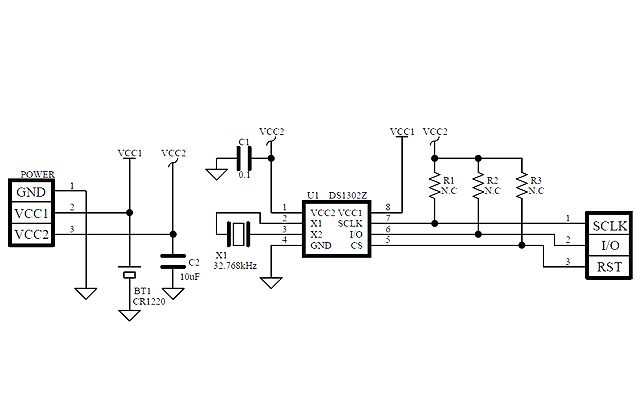

基板の回路図はこちらを御覧ください。
