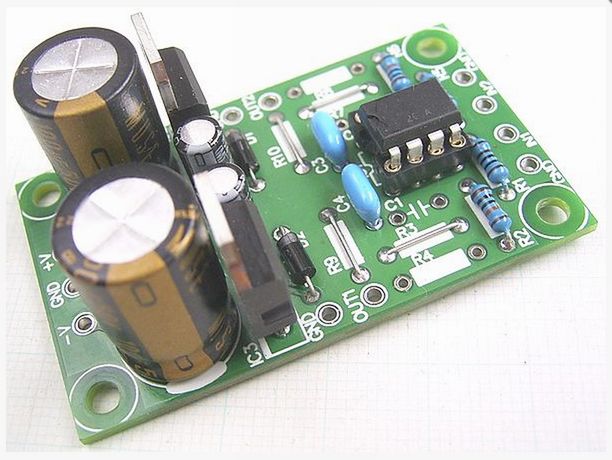

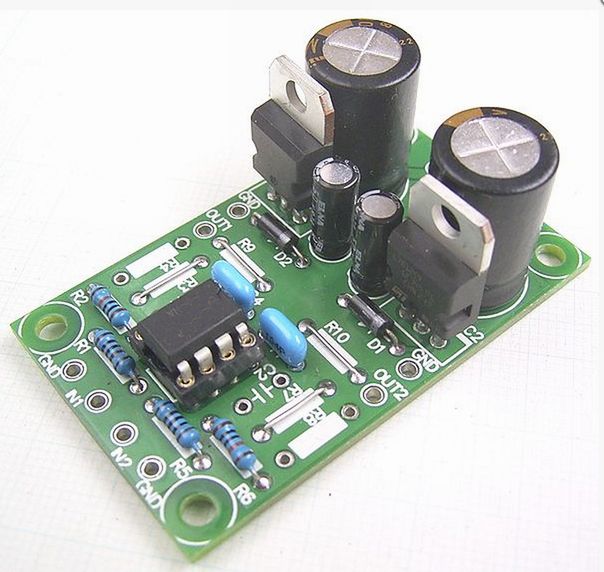

NJM5532DDバッファ・アンプ基板キットの完成品です。
当店で製作・動作チェックしております。
低歪で低ノイズなオペアンプ「NJM5532DD」を使ったバッファアンプです。
※ゲインは１にしています。
※回路図と部品挿入図が付いています。
※このバッファ・アンプでスピーカーを鳴らすことは出来ません。
オペアンプは 8ピンDIPタイプ ICソケットに取り付けられていますので、お好きなオペアンプに置き換えことができます。
※±12Vを使用しているため それに耐える電源定格を持つオペアンプをご使用ください。
※R9,R10はジャンパーにしていますが、容量性負荷時などで発振した場合は、100Ωくらいの抵抗に変更すると、発振を抑えることが出来ます。
基板の大きさは、57.5 × 35.0mm で 50.5 × 28.0mm の4隅にネジ穴があります。
高さは、基板上20mmです。（電解コンデンサの高さ）
■寸法図は
こちらを御覧ください。
■回路図は、
こちらをご覧ください。
■部品配置図は、
こちらをご覧ください。
