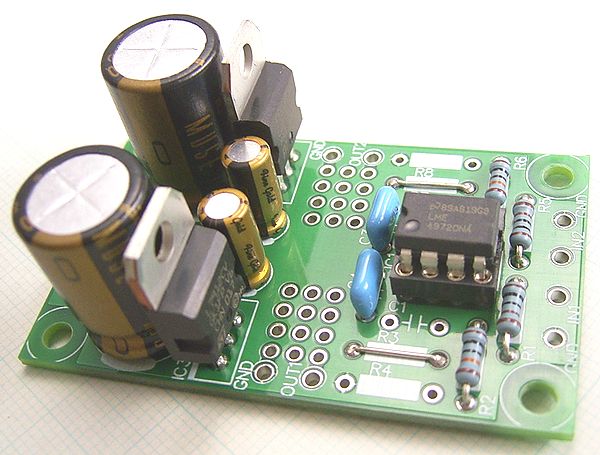

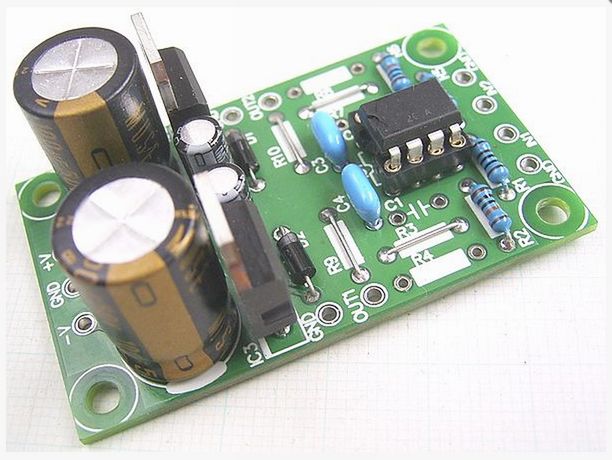

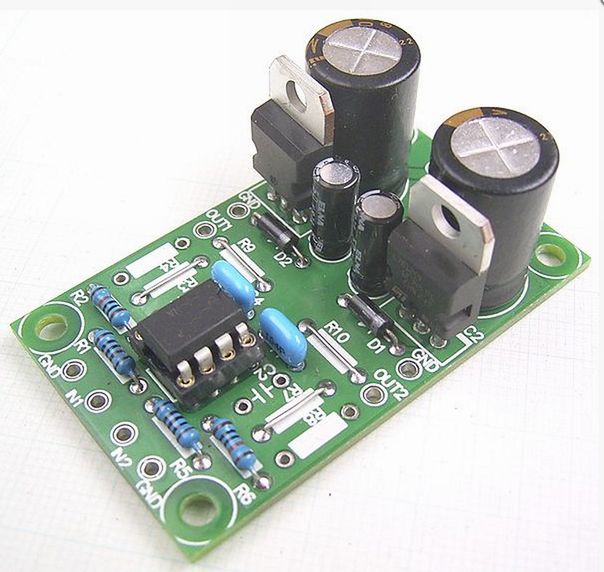

LME49720NA バッファ・アンプ基板キット

低オフセット・低バイアス電流で、低歪・低ノイズな高音質オペアンプ「LME49720NA」を使った
バッファアンプキットです。

ゲイン1のバッファから、取り付ける抵抗によってお好きなゲインを選ぶことができます。

電解コンデンサは ニチコンMUSE・KZを使うなど高音質設計になっています。

基板の大きさは、57.5 × 35.0mm で 50.5 × 28.0mm の4隅にネジ穴があります。
高さは、基板上20mmです。（電解コンデンサの高さ）
■寸法図はこちらを御覧ください。

■回路図は、こちらをご覧ください。

■部品配置図は、こちらをご覧ください。

このキットは、ゲイン1倍となっていますが、増幅度を増やすのであれば、
回路図、にある、R3・R4またはR7・R8の比でゲインを決められます。

ゲイン =１＋（R3÷R4）で決まりますので、例えばR4（R8） = 1kΩ、 R3（R7） = 10kΩにすれば、11倍になります。

R4は1kΩでなくても構いませんが、電気的にも、音質的にも 1kくらいが良いようですので、R4（R8）は 1kΩ固定にして、R3（R7）を変化させてゲインを決めてください。

R9,R10はジャンパーにしていますが、容量性負荷時などで発振した場合は、100Ωくらいの抵抗に変更すると、発振を抑えることが出来ます。

■■■ このキットの完成品もございます。当店で製作・動作チェックしたものです。 ■■■
