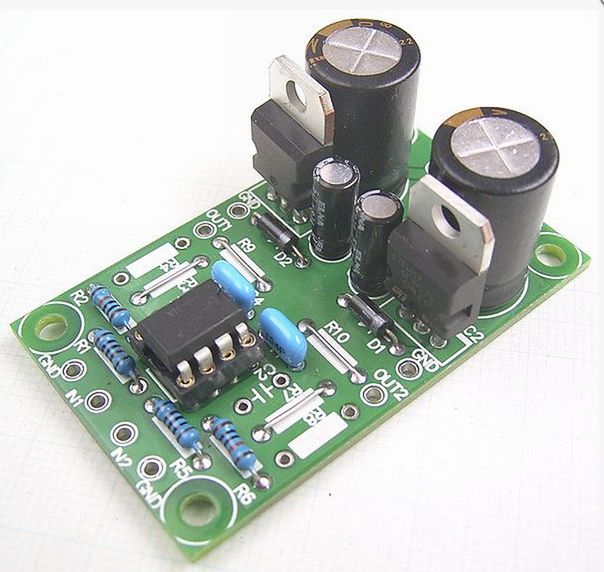

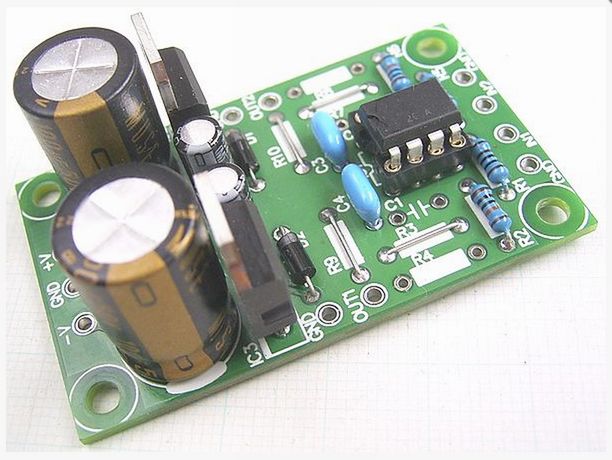

LME49720NA バッファ・アンプ基板 完成品

LME49720NA バッファ・アンプ基板 完成品

販売価格: 2,860円(税込)

在庫数 10セット
数量:

LME49720NAバッファ・アンプ基板キット
の完成品です。
当店で製作・動作チェックしております。

低歪で低ノイズなオペアンプ「LME49720NA」を使ったバッファアンプです。
※ゲインは1にしています。
※回路図と部品挿入図が付いています。
※このバッファ・アンプでスピーカーを鳴らすことは出来ません。

※R9,R10はジャンパーにしていますが、容量性負荷時などで発振した場合は、100Ωくらいの抵抗に変更すると、発振を抑えることが出来ます。

基板の大きさは、57.5 × 35.0mm で 50.5 × 28.0mm の4隅にネジ穴があります。
高さは、基板上20mmです。(電解コンデンサの高さ)
■寸法図はこちらを御覧ください。

■回路図は、こちらをご覧ください。

■部品配置図は、こちらをご覧ください。
